鋼結構産品

CZ型鋼

< >

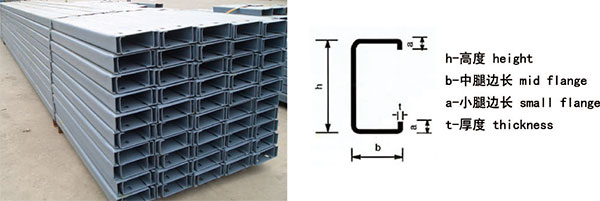

C型鋼基本尺寸及主要參數

C type steel basic dimensions and main parameters

序号 order number	尺寸 size				重量 weight	慣性矩 Moment of inertia
	mm				kg	cm²
	h	b	a	t	M	Jx	Jy
1	80	40	20	2.5	3.925	46.22	11.56
2	100	50	20	2.5	4.710	90.56	21.30
3	100	50	20	3.0	5.652	106.60	24.78
4	140	60	20	2.5	5.495	186.80	22.11
5	140	60	20	3.0	6.594	235.90	27.84
6	160	60	20	3.0	7.536	361.00	45.14
7	160	70	20	3.0	8.007	373.60	60.42
8	180	70	20	3.0	8.478	523.50	68.12
9	200	70	20	3.0	8.949	669.90	70.40
10	220	70	20	3.0	9.420	838.40	72.44
11	240	70	20	3.0	9.891	1030.00	74.28
12	250	70	20	3.0	10.127	1135.00	75.13
13	280	70	20	3.0	10.833	1488.00	74.77
14	350	80	20	3.0	12.953	2735.00	114.20
15	400	80	20	3.0	14.130	3783.00	117.80
16	450	100	20	3.0	16.250	5650.00	212.20



Z型鋼基本尺寸及主要參數

Z type steel basic dimensions and main parameters

序号 order number	尺寸 size				重量 weight	慣性矩 Moment of inertia
	mm				kg	cm²
	h	b	a	t=r	M	Jx	Jy
1	140	50	20	3.0	6.594	217.26	40.83
2	160	50	20	2.5	5.889	259.338	36.367
3	180	60	20	2.5	6.673	383.564	58.785
4	180	60	20	3.0	8.007	449.734	67.609
5	200	60	20	2.5	7.065	492.800	56.788
6	200	60	20	3.0	8.478	578.468	67.613
